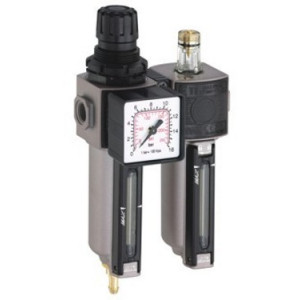

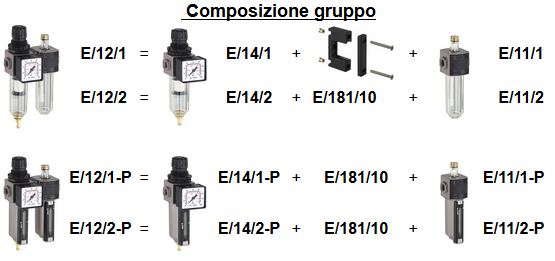

2950I gruppi E/12 riuniscono in una singola unita la funzione di filtro-regolatore E/14 e lubrificatore E/11.
Il filtro-regolatore E/14 è stato progettato per rimuovere impurità liquide e solide negli impianti pneumatici. Sono filtri modulari dotati di una cartuccia filtrante in PE che trattiene impurità con dimensioni superiori a 40 µ. A richiesta si possono avere differenti gradi di filtrazione 5 µ o 20 µ.
Il funzionamento del lubrificatore a nebbia E/11 si basa sulla miscelazione immediata dell’olio. Tale miscelazione e ottimale anche con piccoli passaggi d’aria
Connessioni:
- 1/4” BSP Filettature sul corpo
- 1/8” BSP Con riduzione
Caratteristiche generali
- Corpi metallici verniciato con polveri.
- Bicchiere con aggancio rapido in tecnopolimero (serie E/12) o metallico (serie E/12-P) con capacità di 20 cm3 per l'elemento E/14 e 40 cm3 per l'elemento E/11.
- Dispositivo di scarico semiautomatico e su richiesta manuale. Completi di raccordo per attacco tubo di drenaggio.
- Deflettore e convogliatore d’aria per una efficace separazione della condensa.
- Sistema di regolazione della pressione a pistone
- Valvola di scarico per sovrapressione , funzione relieving, di serie.
- Pomello di regolazione munito di sistema di bloccaggio e ghiera di fissaggio in tecnopolimero
- Tutti i modelli prevedono la fornitura di un manometro quadro con scala 0/16 bar - 0/230 psi
- Spia olio in tecnopolimero trasparente con visualizzazione a 360° e regolazione micrometrica.
- Valvola che garantisce la lubrificazione anche a basse portate.

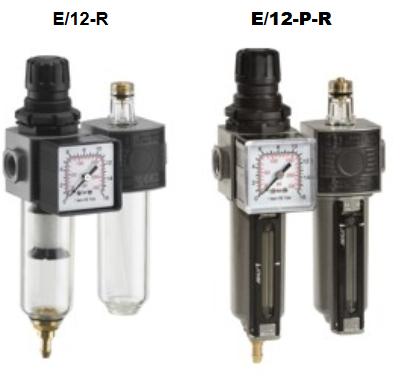

VERSIONE ECONOMICA

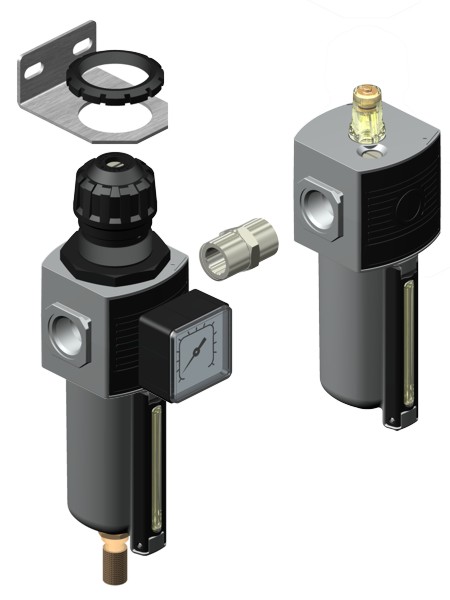

Su richiesta esiste anche una versione economica che utilizza dei nippli di collegamento al posto delle staffe di fissaggio

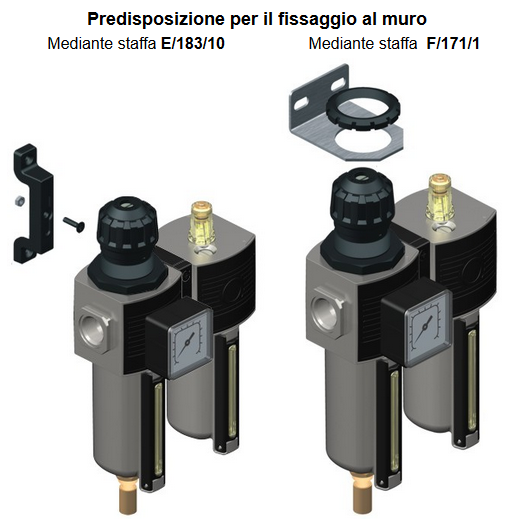

Esempio di fissaggio con nippli di collegamento e staffa F/171
