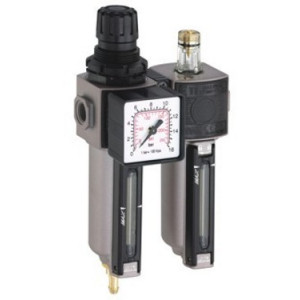

Gruppo filtro-regolatore e lubrificatore modulare con bicchiere metallico 1/4F E/22/2/P  ANI

Filter-regulator Unit and modular lubricator with 1/4F E/22/2/P ANI metallic glass bowl

Reference: AH116509

€49.18
Tax excluded Shipping excluded *

E/12 Units were developed to combine E714 filter regulator and E/11 lubricator. E/12 filter was specifically designed to remove both solid and liquid contaminants from pneumatic systems. These modular filters feature a cartridge capturing contaminants whose size is more than 40 µ.

Quantity
Unavailable

2950I gruppi E/12 riuniscono in una singola unita la funzione di filtro-regolatore E/14 e lubrificatore E/11.

Il filtro-regolatore E/14 è stato progettato per rimuovere impurità liquide e solide negli impianti pneumatici. Sono filtri modulari dotati di una cartuccia filtrante in PE che trattiene impurità con dimensioni superiori a 40 µ. A richiesta si possono avere differenti gradi di filtrazione 5 µ o 20 µ.

Il funzionamento del lubrificatore a nebbia E/11 si basa sulla miscelazione immediata dell’olio. Tale miscelazione e ottimale anche con piccoli passaggi d’aria

Gruppo filtro-regolatore e lubrificatore modulare con bicchiere metallico

Gruppo filtro-regolatore e lubrificatore modulare con bicchiere metallico 1/4F E/22/2/P

Connessioni:

  •     1/4” BSP Filettature sul corpo
  •     1/8” BSP Con riduzione




Caratteristiche generali

  •     Corpi metallici verniciato con polveri.
  •     Bicchiere con aggancio rapido in tecnopolimero (serie E/12) o metallico (serie E/12-P) con capacità di 20 cm3 per l'elemento E/14 e 40 cm3 per l'elemento E/11.
  •     Dispositivo di scarico semiautomatico e su richiesta manuale. Completi di raccordo per attacco tubo di drenaggio.
  •     Deflettore e convogliatore d’aria per una efficace separazione della condensa.
  •     Sistema di regolazione della pressione a pistone
  •     Valvola di scarico per sovrapressione , funzione relieving, di serie.
  •     Pomello di regolazione munito di sistema di bloccaggio e ghiera di fissaggio in tecnopolimero
  •     Tutti i modelli prevedono la fornitura di un manometro quadro con scala 0/16 bar - 0/230 psi
  •     Spia olio in tecnopolimero trasparente con visualizzazione a 360° e regolazione micrometrica.
  •     Valvola che garantisce la lubrificazione anche a basse portate.

Predisposizione per il fissaggio al muro

VERSIONE ECONOMICA

Su richiesta esiste anche una versione economica che utilizza dei nippli di collegamento al posto delle staffe di fissaggio

VERSIONE ECONOMICA

Esempio di fissaggio con nippli di collegamento e staffa F/171

E22-R_schema_montaggio_staffa_pomello

AH116509
