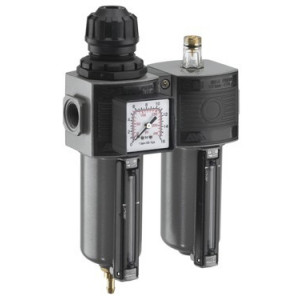

Gruppo filtro-regolatore e lubrificatore modulare con bicchiere metallico 3/8F E/22/2/P

Filter-regulator Unit and modular lubricator with 3/8F E/22/2/ metal glass bowl

Reference: AH117112

€69.67
Tax included Shipping excluded *

E/22 Units were developed to combine E/24 filter regulator and E/21 lubricator. E/24 filter- regulator was specifically designed to remove both solid and liquid contaminants from pneumatic systems. These modular filters feature a cartridge capturing contaminants whose size is more than 40 µ.

Quantity
Unavailable

I gruppi E/22 riuniscono in una singola unita la funzione di filtro-regolatore E/24 e lubrificatore E/21.

Il filtro-regolatore E/44 è stato progettato per rimuovere impurità liquide e solide negli impianti pneumatici. Sono filtri modulari dotati di una cartuccia filtrante in PE che trattiene impurità con dimensioni superiori a 40 µ. A richiesta si possono avere differenti gradi di filtrazione 5 µ o 20 µ.

Il funzionamento del lubrificatore a nebbia E/21 si basa sulla miscelazione immediata dell’olio. Tale miscelazione e ottimale anche con piccoli passaggi d’aria

E22_schema_montaggio

Connessioni:

  •     1/2” BSP Filettature sul corpo
  •     3/8” BSP Con riduzione




Caratteristiche generali

  •     Corpi metallici verniciato con polveri.
  •     Bicchiere con aggancio rapido in tecnopolimero (serie E/22) o metallico (serie E/22-P) con capacità di 50 cm3 per l'elemento E/24 e 100 cm3 per l'elemento E/21.
  •     Dispositivo di scarico semiautomatico e su richiesta manuale. Completi di raccordo per attacco tubo di drenaggio. (Dispositivo di scarico automatico solo per il mod. E/20/SC)
  •     Deflettore e convogliatore d’aria per una efficace separazione della condensa.
  •     Sistema di regolazione della pressione a pistone
  •     Valvola di scarico per sovrapressione , funzione relieving, di serie.
  •     Pomello di regolazione munito di sistema di bloccaggio e ghiera di fissaggio in tecnopolimero
  •     Tutti i modelli prevedono la fornitura di un manometro quadro con scala 0/16 bar - 0/230 psi
  •     Spia olio in tecnopolimero trasparente con visualizzazione a 360° e regolazione micrometrica.
  •     Valvola che garantisce la lubrificazione anche a basse portate

Composizione gruppo

Composizione gruppo con scaricatore automatico

E22-Dimensioni

AH117112
